XBDZ型壁式轴流风机

更新：2022/6/4 9:54:05 点击：

品牌：双龙空调
型号： XBDZ

产品介绍

1、XBDZ型壁式轴流风机概述
1.1.XBDZ型壁式轴流风机叶轮采用叶片大弦长、空间扭曲、倾斜式叶形，可在低速时达到所需风量、风压，降低风机噪声。风机外壳外层方形，内层为多孔消声板，夹层为消声棉，可进一步降低风机噪声。风机安装于墙体内，靠墙侧装有铝合金防雨百叶，可以防止室外雨水和自然风向风室内倒灌。
1.2.风机根据电机不同分为A型和B型，A型为普通电机，风机叶轮直径为250-710mm共10个规格，每一规格风机叶片数者都为4片，风量600-15000m3 /h，风压40-160Pa；B型为外转子电机，具有更小的噪声和重量，风机叶轮直径由250-630mm共9个规格，每一规格风机叶片数都为5片，风量900-10000m3 /h，风压25-210Pa。

1.3.风机根据使用环境不同要求,A型风机可制成BXBDZ型防爆轴流风机，可适用于非腐蚀的含有易燃、易爆气体的场所，防爆等级为EXdⅡBT4。

2、XBDZ型壁式轴流风机工作条件
工作温度：-20～+40℃；
湿度：小于90%;
介质条件：
●常规型：非腐蚀、非易燃、易爆气体(含尘量不超过100mg/m3 )。
●防爆型：非腐蚀含有易燃、易爆气体(含尘量不超过100mg/m3 )。

工作电源：三相、380V/50Hz。(小功率风机可做成单项220V，请订货时注明)。

3、DZ型轴流风机的应用

XBDZ型低噪声壁式轴流风机主要用于工况企业，民用建筑、体育馆、娱乐场、轻工、食品、医药的壁式送排风。

4、XBDZ型壁式轴流风机配置
4.1.标准配置
●叶轮; ●电机； ●消声型机壳 ●百叶风口。
4.2.备选件及附件（订货式注明是否购买）

※网罩； ※控制箱。

5、XBDZ壁式型轴流风机的加工工艺

风机叶轮；XBDZ-A型十字架为钢制冲压下料，液压成形、叶片为铝合金冲压后液压成形叶片与十字架铆接装配成形。XBDZ-B型叶片与电机直联。叶轮经静、动平衡校正，平衡精度不大于G5.6级。

6、XBDZ型壁式轴流风机的外形及安装尺寸

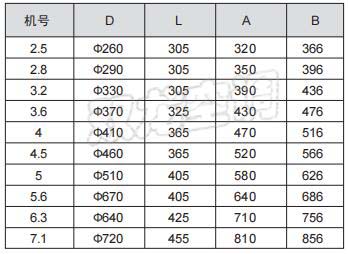

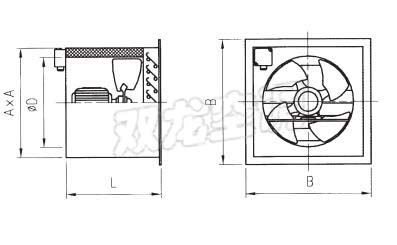

XBDZ-A型壁式轴流风机(普通电机)

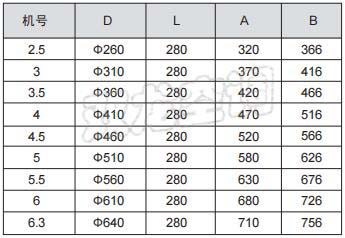

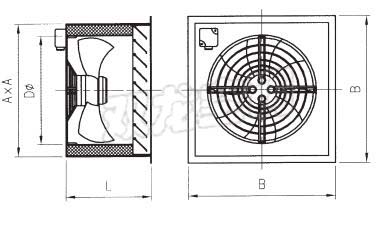

XBDZ-B型壁式轴流风机(外转子电机)

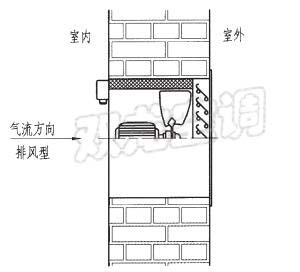

7、XBDZ型壁式轴流风机安装示意图
